基樁動測儀采用反射波法檢測基樁完整性，判定樁身缺陷的程度及位置的具體步驟如下：
一、檢測前準備
1.設備檢查與校準

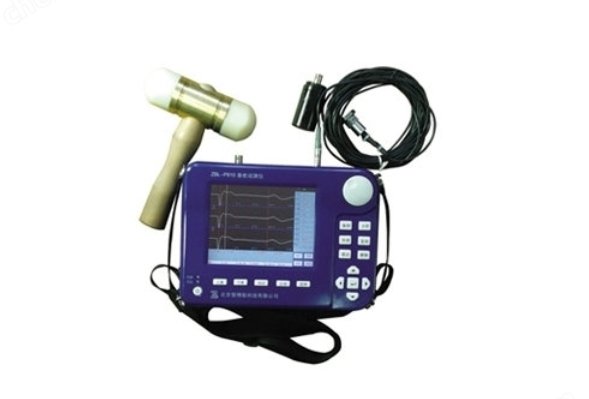

確?；鶚秳訙y儀（如TDR、PIT等）正常工作，傳感器（加速度計或速度計）靈敏度符合要求。
校準儀器，設置采樣頻率、增益參數和觸發方式。
2.樁頭處理
清理樁頂雜物，確保敲擊點或傳感器安裝位置平整、密實。
在樁頂標記敲擊點和傳感器安裝位置，避免偏離樁中心。
3.采集參數設置
設置錘擊力大?。ㄈ缡皱N、力錘或自由落錘），根據樁長和樁徑調整激勵能量。
輸入樁的基本參數（樁長、樁徑、混凝土強度等級等）。
二、基樁動測儀數據采集
1.激發應力波
在樁頂施加瞬態激勵（如垂直敲擊），產生沿樁身向下傳播的應力波。
敲擊點應盡量靠近樁中心，避免偏心導致波形畸變。
2.接收反射波
通過安裝在樁頂?shù)膫鞲衅鳎ㄈ缂铀俣扔嫞┙邮諔Σㄔ跇兜准叭毕萏幍姆瓷湫盘枴?/div>
記錄完整的波形曲線（時域曲線），包括入射波、樁底反射波和缺陷反射波。
三、缺陷判定
1.缺陷程度分類
輕微缺陷：反射波幅值較小，缺陷范圍小，對樁身承載力影響有限。
一般缺陷：反射波幅值明顯，缺陷范圍較大，需進一步驗證。
嚴重缺陷：反射波幅值大且波形復雜，缺陷范圍大，可能影響樁身結構安全。
2.缺陷位置標記
根據計算結果，在樁身軸向剖面圖上標注缺陷位置和類型。
四、基樁動測儀結果驗證與報告
1.對比分析
結合鉆芯法、聲波透射法等其他檢測方法，驗證反射波法檢測結果的可靠性。
對異常波形進行多錘擊重復測試，排除偶然誤差。
2.編制檢測報告
內容包括：樁號、樁長、波速、缺陷位置、缺陷類型、缺陷程度、建議處理措施等。
附波形圖、缺陷定位圖和分析結論。
